TP : Classification de voitures

TP : Classification de voitures#

Pour programmer, vous pouvez soit utiliser Pyzo, soit Basthon.

Commandes Basthon :

  • Ctrl + Entrée : exécuter la cellule

  • Shift + Entrée : exécuter la cellule puis passer à la suivante

  • Entrée : passer en mode édition

  • Échap : sortir du mode édition

Les commandes suivantes sont valables uniquement hors du mode édition :

  • A : créer une nouvelle cellule (en haut)

  • B : créer une nouvelle cellule (en bas)

  • D D : supprimer la cellule

Chargement des données#

Dans ce TP, nous voulons classifier des voitures, selon leur type (sportive, citadine, familiale…). Commençons par charger les données dans Basthon :

  1. Télécharger les données (clic droit ici puis enregistrer la cible du lien sous).

  2. Dans Basthon, cliquer sur Fichier puis Ouvrir et sélectionner le fichier téléchargé.

  3. Exécuter le code ci-dessous, en modifiant voitures.csv si vous avez utilisé un autre nom de fichier.

import numpy as np
import pandas as pd
import matplotlib.pyplot as plt

voitures = pd.read_csv("voitures.csv")
voitures
nom marque cylindrée chevaux longueur largeur hauteur poids vitesse_max 0_100 consommation
0 panda fiat 1242 69 365 164 155 1030 164 15.0 5.7
1 tt audi 2000 200 404 176 135 1400 235 7.0 7.0
2 208 peugeot 1200 100 398 174 146 1050 163 14.0 3.8
3 c3 citroën 1124 61 385 167 152 998 157 16.0 5.4
4 berlingo citroën 1360 75 411 172 180 1378 149 16.0 7.4
5 clio 4 renault 1149 75 406 173 145 1105 177 12.0 5.0
6 mégane 1 renault 1998 115 413 170 142 1085 197 9.7 7.3
7 espace renault 1870 117 466 186 173 1897 176 14.0 9.7
8 2008 peugeot 1398 68 416 174 156 1200 190 9.5 5.7
9 captur renault 1333 90 422 190 158 1352 180 10.0 6.5
10 carrera gt porsche 5733 612 461 192 117 1385 330 4.0 18.0
11 f40 ferrari 2936 478 443 198 113 1100 324 4.6 16.0
12 scénic renault 1461 105 449 181 164 1700 190 11.0 7.0

Pour éviter d’utiliser des dataframes pandas, nous allons utiliser des listes attributs et noms tels que attributs[i] contienne les caractéristiques (cyindrée, chevaux, longueur…) et noms[i] le nom de la voiture \(i\) :

noms = voitures.iloc[:, :2].to_numpy().tolist()
noms[0] # affiche le nom de la première voiture

['panda', 'fiat']

attributs = voitures.iloc[:, 2:].to_numpy().tolist()
attributs[0] # affiche les valeurs des attributs de la première voiture

[1242.0, 69.0, 365.0, 164.0, 155.0, 1030.0, 164.0, 15.0, 5.7]

Pour obtenir la signification des attributs :

attributs_noms = voitures.columns[2:].to_numpy().tolist()
attributs_noms

['cylindrée',
 'chevaux',
 'longueur',
 'largeur',
 'hauteur',
 'poids',
 'vitesse_max',
 '0_100',
 'consommation']

Standardisation des données#

Question

Écrire une fonction moyenne(j) qui renvoie la moyenne de l’attribut j (c’est-à-dire la moyenne de attributs[i][j], pour tous les i possibles).

Solution

Hide code cell content
def moyenne(j):
    return sum([x[j] for x in attributs])/len(attributs)

moyenne(7) # nombre moyen de secondes pour aller de 0 à 100 km/h

10.984615384615385

Question

Écrire une fonction ecart_type(j) qui renvoie l’écart-type de l’attribut j (c’est-à-dire \(\sigma = \sqrt{\sum_i \frac{(x_i - \mu)^2}{n}}\) où les \(x_i\) sont les valeurs pour l’attribut j et \(\mu\) est la moyenne de l’attribut j).

Solution

Hide code cell content
def ecart_type(j):
    m = moyenne(j)
    return (sum([(x[j] - m)**2 for x in attributs])/len(attributs))**0.5

ecart_type(0)

1206.7697505196386

Si des données \(x_1, ..., x_n\) ont une moyenne \(\mu\) et un écart-type \(\sigma\), on peut standardiser ces données, c’est-à-dire se ramener à une moyenne à \(0\) et un écart-type à \(1\), en remplaçant chaque \(x_i\) par :

\[\frac{x_i - \mu}{\sigma}\]

Question

Définir une matrice X qui contient les caractéristiques standardisées des voitures.

Solution

Hide code cell content
X = []
for i in range(len(attributs)):
    X.append([(attributs[i][j] - moyenne(j))/ecart_type(j) for j in range(len(attributs[i]))])

X[0]

[-0.5518865547576234,
 -0.5838129204459943,
 -1.8811940604793673,
 -1.4284117337371103,
 0.3256520809467957,
 -0.9620792816591847,
 -0.6746501884297091,
 1.034391681977312,
 -0.5737524192504039]

Question

On aura aussi besoin de réaliser l’opération inverse de la précédente. Écrire une fonction inverse_standardisation(y) qui, pour une voiture y (c’est-à-dire la liste de ses attributs), renvoie une liste x telle que \(x_i = y_i \sigma_i + \mu_i\), où \(\mu_i\) et \(\sigma_i\) sont la moyenne et l’écart-type de l’attribut \(i\).

Solution

Hide code cell content
def inverse_standardisation(y):
    return [y[i]*ecart_type(i) + moyenne(i) for i in range(len(y))]

inverse_standardisation(X[0]) # doit être égal à attributs[0]

[1242.0, 69.0, 365.0, 164.0, 155.0, 1030.0, 164.0, 15.0, 5.7]

Algorithme des k-moyennes#

Question

Écrire une fonction d(x, y) qui calcule la distance euclidienne entre deux attributs de voitures.

Solution

Hide code cell content
def d(x, y):
    s = 0
    for i in range(len(x)):
        s += (x[i] - y[i])**2
    return s**0.5

d(X[0], X[1])

3.657304540356733

Question

Écrire une fonction centre(indices) qui renvoie le centre des X[i] pour i dans la liste indices.

Solution

Hide code cell content
def centre(indices):
    c = [0]*len(X[0])
    for i in indices:
        for j in range(len(c)):
            c[j] += X[i][j]
    if len(indices) != 0:
        for j in range(len(c)):
            c[j] /= len(indices)
    return c

centre([0, 2, 7]) # centre des voitures 0, 2 et 7

[-0.3900219295884706,
 -0.42619570979982285,
 -0.3072074834596461,
 -0.35774636214316785,
 0.48641703230027744,
 0.16190614861559313,
 -0.6103335371327435,
 0.8626535994012577,
 -0.4020041621721581]

Dans la suite, on utilisera une liste classes telle que classes[i] est la liste des indices j tels que X|j] est dans la classe i.
Par exemple, si classes = [[0, 8, 11], [2, 7]] alors la classe numéro \(0\) contient les voitures \(0\), \(8\), \(11\) (dont les valeurs sont X[0], X[8] et X[11]).

Question

Écrire une fonction calculer_centres(classes) qui renvoie une liste contenant les centres de chaque classe. Il faut donc que centres[i] soit le centre de la classe i.

Solution

Hide code cell content
def calculer_centres(classes):
    centres = []
    for c in classes:
        centres.append(centre(c))
    return centres

calculer_centres([[0, 8, 11], [2, 7]])

[[-0.04088048553760174,
  0.2302101421317011,
  -0.36593832588575514,
  0.04375315220456059,
  -0.4067215863301765,
  -0.6579569555419956,
  0.4128859153189823,
  -0.3309260745023202,
  0.2686318892762309],
 [-0.30908961700389415,
  -0.34738710447673715,
  0.4797858050502145,
  0.1775863236538034,
  0.5667995079770183,
  0.7238988637529821,
  -0.5781752114842607,
  0.7767845581132305,
  -0.31613003363303516]]

On initialisera l’algorithme des k-moyennes avec des centres aléatoires en utilisant la fonction suivante :

def centres_aléatoires(k):
    np.random.seed(1)
    return np.random.rand(k, len(X[0])).tolist()

centres_aléatoires(2) # exemple de 2 centres aléatoires

[[0.417022004702574,
  0.7203244934421581,
  0.00011437481734488664,
  0.30233257263183977,
  0.14675589081711304,
  0.0923385947687978,
  0.1862602113776709,
  0.34556072704304774,
  0.39676747423066994],
 [0.538816734003357,
  0.4191945144032948,
  0.6852195003967595,
  0.20445224973151743,
  0.8781174363909454,
  0.027387593197926163,
  0.6704675101784022,
  0.41730480236712697,
  0.5586898284457517]]

Question

Écrire une fonction plus_proche(i, centres) qui renvoie l’indice du centre le plus proche de la voiture X[i]. Il faut donc renvoyer j tel que d(X[i], centres[j]) est minimum.

Solution

Hide code cell content
def plus_proche(i, centres):
    jmin = 0
    for j in range(1, len(centres)):
        d1 = d(X[i], centres[j])
        if d1 < d(X[i], centres[jmin]):
            jmin = j
    return jmin

plus_proche(0, centres_aléatoires(4))

0

Question

Écrire une fonction calculer_classes(centres) qui renvoie une liste classes de même taille que centres et contenant les classes obtenues en associant chaque X[j] au centre le plus proche.
Ainsi, classes[i] doit contenir les indices j tel que le centre le plus proche de X[j] est centres[i].

Solution

Hide code cell content
def calculer_classes(centres):
    classes = [[] for c in centres]
    for i in range(len(X)):
        classes[plus_proche(i, centres)].append(i)
    return classes

calculer_classes(centres_aléatoires(3))

[[0, 1, 2, 3, 5, 6, 8, 9, 10, 11], [4], [7, 12]]

Question

Écrire une fonction k_moyennes(k) qui renvoie les classes obtenues par l’algorithme des k-moyennes appliqué aux données X.

Solution

Hide code cell content
def k_moyennes(k):
    centres = centres_aléatoires(k)
    while True:
        classes = calculer_classes(centres)
        centres2 = calculer_centres(classes)
        if centres == centres2:
            return classes, centres
        centres = centres2

classes, centres = k_moyennes(3)
centres

[[2.010739827506566,
  2.2652677985759393,
  1.1845559141635225,
  1.683209502457785,
  -1.8178806037662938,
  -0.15425435291040124,
  2.1845173101353987,
  -1.7220045433683606,
  2.198755159298423],
 [-0.39288770686855584,
  -0.42594631547918027,
  -0.6566559958949948,
  -0.7006938639818525,
  0.13139443139467197,
  -0.4840370002937281,
  -0.41153661494212246,
  0.36461315993070004,
  -0.5216145554945079],
 [-0.29279266668822856,
  -0.3743216911061462,
  0.9613787129443082,
  0.7463773023130854,
  0.861535252125068,
  1.3936015693902088,
  -0.3589139002446052,
  0.1757012690970402,
  -0.07486462488026106]]

Question

Écrire une fonction inertie(classes, centres) qui renvoie la somme des carrés des distances des voitures aux centres de leurs classes.

Solution

Hide code cell content
def inertie(classes, centres):
    s = 0
    for i in range(len(classes)):
        for j in classes[i]:
            s += d(X[j], centres[i])**2
    return s

Choix de l’hyperparamètre k#

Elbow method#

Question

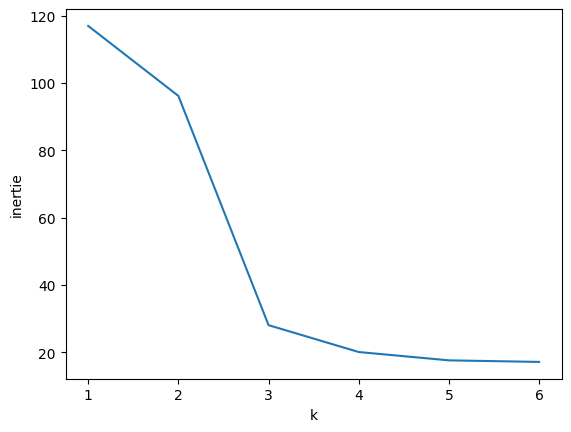

Exécuter le code suivant pour afficher l’inertie en fonction du nombre de classes \(k\). Quelle valeur de \(k\) vous paraît-elle optimale ?

kmax = 6
I = []
for k in range(1, kmax+1):
    classes,centres = k_moyennes(k)
    I.append(inertie(classes, centres))
plt.plot(range(1, kmax+1), I)
plt.xlabel("k")
plt.ylabel("inertie")
plt.show()
../../_images/6ff93ed42cf10b386c5ec63818adcdae68c1ba84b4ec3b333479f949462680cc.png

Question

On prend la valeur de \(k\) obtenue à la question précédente. Pour chaque classe, afficher les voitures de cette classe ainsi que le centre (en appliquant inverse_standardisation dessus).

Solution

Hide code cell content
classes, centres = k_moyennes(4)
for i in range(len(centres)):
    print("Centre", i, ":", inverse_standardisation(centres[i]))
    for j in classes[i]:
        print(" ", noms[j])
    print()

Centre 0 : [4334.5, 545.0, 452.0, 195.0, 115.0, 1242.5, 327.0, 4.3, 17.0]
  ['carrera gt', 'porsche']
  ['f40', 'ferrari']

Centre 1 : [1178.75, 76.25, 388.5, 169.5, 149.5, 1045.75, 165.25, 14.25, 4.975]
  ['panda', 'fiat']
  ['208', 'peugeot']
  ['c3', 'citroën']
  ['clio 4', 'renault']

Centre 2 : [1682.25, 118.25, 413.75, 177.5, 147.75, 1259.25, 200.5, 9.05, 6.625]
  ['tt', 'audi']
  ['mégane 1', 'renault']
  ['2008', 'peugeot']
  ['captur', 'renault']

Centre 3 : [1563.6666666666667, 99.0, 442.0, 179.66666666666666, 172.33333333333334, 1658.3333333333333, 171.66666666666666, 13.666666666666668, 8.033333333333333]
  ['berlingo', 'citroën']
  ['espace', 'renault']
  ['scénic', 'renault']

Question

Pour savoir ce qui différencie deux classes, on peut regarder les coordonnées du vecteur dont les extrémités sont les centres des deux classes. Quelles sont les caractéristiques qui différencient les voitures familiale des voitures citadines ? Les voitures sportives des voitures citadines ?

Solution

Hide code cell content
attributs_noms

['cylindrée',
 'chevaux',
 'longueur',
 'largeur',
 'hauteur',
 'poids',
 'vitesse_max',
 '0_100',
 'consommation']
Hide code cell content
np.array(centres[1]) - np.array(centres[3])

array([-0.31896446, -0.1361693 , -1.88526004, -1.02047793, -1.22359991,
       -2.32875335, -0.11255414,  0.15027082, -0.75037631])
